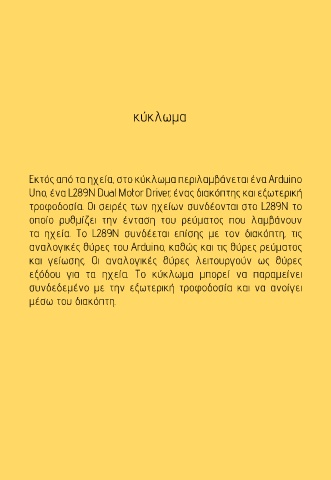

Εκτός από τα ηχεία, στο κύκλωμα περιλαμβάνεται ένα Arduino
Uno, ένα L289N Dual Motor Driver, ένας διακόπτης και εξωτερική
τροφοδοσία. Οι σειρές των ηχείων συνδέονται στο L289N το L289N διακόπτης
οποίο ρυθμίζει την ένταση του ρεύματος που λαμβάνουν
τα ηχεία. Το L289N συνδέεται επίσης με τον διακόπτη, τις
αναλογικές θύρες του Arduino, καθώς και τις θύρες ρεύματος
και γείωσης. Οι αναλογικές θύρες λειτουργούν ως θύρες
εξόδου για τα ηχεία. Το κύκλωμα μπορεί να παραμείνει
συνδεδεμένο με την εξωτερική τροφοδοσία και να ανοίγει
μέσω του διακόπτη.
κάτω διάταξη Πάνω διάταξη
